极悦娱乐 LCD正在成为工业、医疗、POS 和消费应用中各种产品中中小型显示器的标准。与被动寻址的单色 LCD相比，极悦娱乐 显示器具有更高的对比度、更宽的视角、更快的响应时间和全彩色。而且，极悦娱乐 LCD 现在的成本与类似尺寸的无源 LCD 显示器相当。

典型的极悦娱乐 LCD模组产品由极悦娱乐 LCD面板、一个或多个COG（chip-on-glass）驱动IC、背光单元和接口FPC组成。目前，多种 极悦娱乐 显示接口技术并存。选择正确的技术取决于特定的最终产品问题。大多数情况下，显示面板输入将决定选择，因为 极悦娱乐 面板设计为 COG 焊盘，与非常有限数量的驱动器 IC 兼容。本文讨论了 极悦娱乐 LCD 模块与嵌入式应用中的典型 CPU 之间的接口。

极悦娱乐接口应用

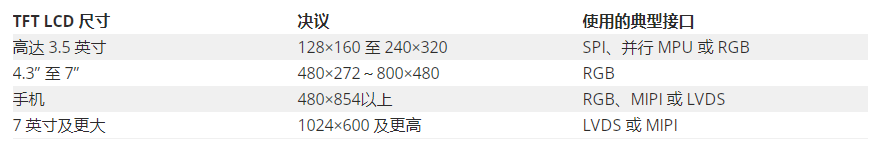

典型的 极悦娱乐 接口由特定的 极悦娱乐 面板尺寸和分辨率决定，如下表所示。HDMI和eDP需要接口转换板，一般不用于中小尺寸极悦娱乐 LCD。

SPI接口

只需要三个 SPI 信号、一个 CS 和一个复位信号。缺点是无法从显示器读取，只能写入。此外，帧率低，不适合显示视频或高分辨率图像。

MCU并行接口

LCD 控制器信号有两种类型：数据信号和控制信号。数据信号连接到 LCD 数据总线并取决于 LCD 颜色深度（8 位、9 位、16 位、18 位）。控制信号用于定义操作类型（读或写），以及操作涉及寻址 LCD 寄存器还是显示 RAM。

RGB接口

RGB 接口是一种特殊的并行接口。此接口适用于没有帧缓冲区的显示器。MCU 负责更新显示，通过提供 RGB 子像素数据（16 位、18 位、24 位）和时序信号（HSYNC、VSYNC、DE、CLK）。

LVDS接口

LVDS 接口对 极悦娱乐 显示器有几个好处。它不太容易受到 EMI 和串扰问题的影响，允许将传输设备放置在远离显示器的位置。此外，LVDS 通常消耗更少的功率，引脚数更少，对信号完整性的担忧也少得多。

MIPI-DSI接口

智能手机和平板电脑上常用的高速串行接口。通过标准化该接口，可以开发出比当前设备提供更高性能、更低功率、更少电磁干扰和更少引脚的组件，同时保持来自多个供应商的产品的兼容性。

现代 极悦娱乐 驱动器 IC 是高度集成的芯片，将源极驱动器、栅极驱动器和时序控制器 (TCON) 以及其他功能电路（如存储器、电源电路和图像处理器）整合到一个 IC 裸片中。某些驱动器 IC 支持多个接口，这些接口可以在模块 FPC 上或通过初始化代码固件进行选择。
